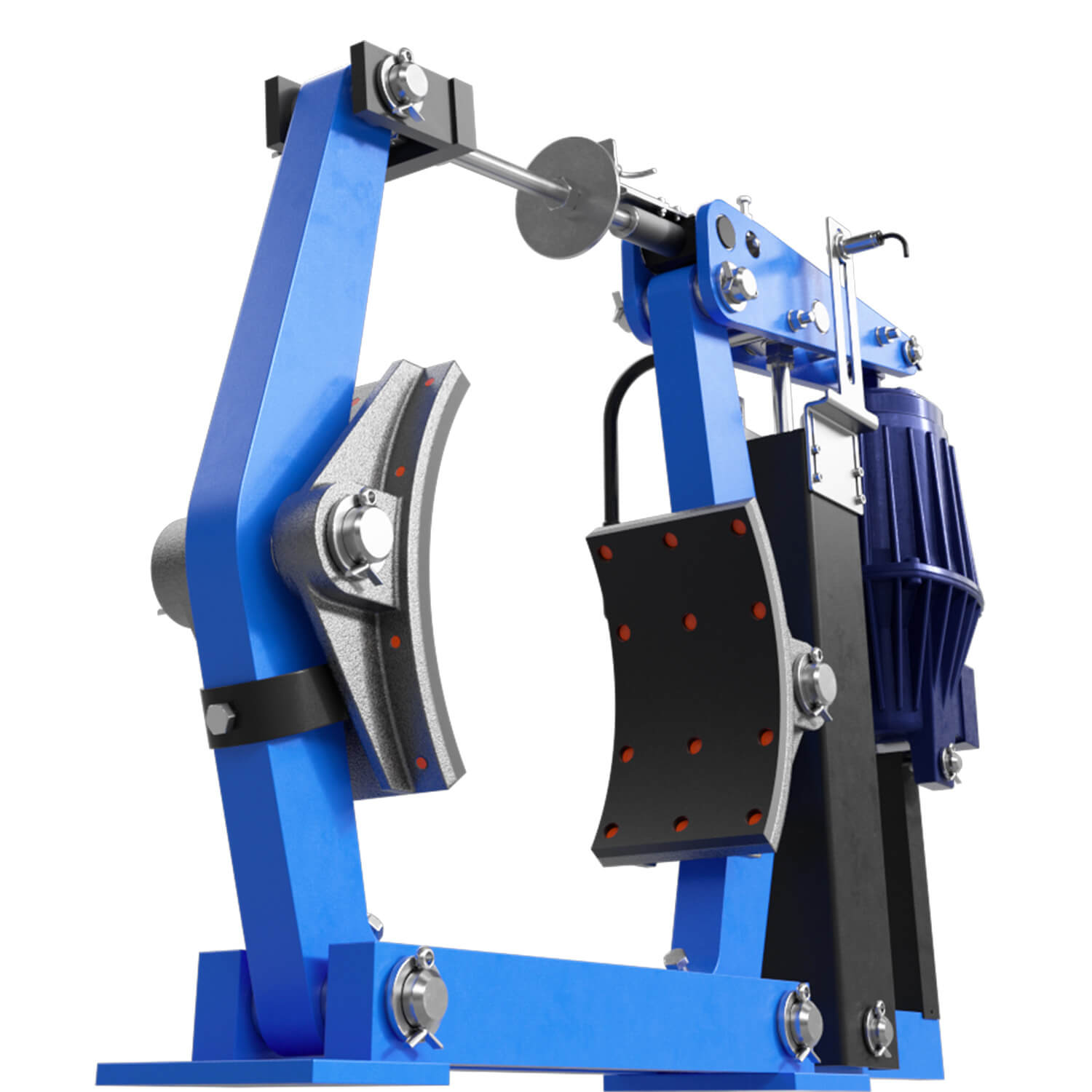

| SIBRE Brake TYPE TE | |||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||
|
드럼 브레이크 |
|||||||||||||||||||||||||||||||||||||||||
|
TE 드럼 브레이크는 DIN 15435 규격에 따라 최신의 산업 브레이크 |
|||||||||||||||||||||||||||||||||||||||||
|
기술을 사용하여 개발되었습니다. |
|||||||||||||||||||||||||||||||||||||||||
|
• Solid steel brake shoe lever 와 base plate 는 적은 처짐으로 |
|||||||||||||||||||||||||||||||||||||||||
|
인해 air travel 손실이 더 적어짐 |
|||||||||||||||||||||||||||||||||||||||||
|
• 최적의 레버 기하학 구조, 즉 최대 레버리지 전달 -회전 방향과 |
|||||||||||||||||||||||||||||||||||||||||
|
독립적인 제동 모멘트 |
|||||||||||||||||||||||||||||||||||||||||
|
• Square spiral element 와 scale로 간단하고 안전한 제동 토크 조정 |
|||||||||||||||||||||||||||||||||||||||||
|
가장 작은 스프링 상수를 장착한 특수 제동 압력 스프링은 정상적인 |
|||||||||||||||||||||||||||||||||||||||||
|
해제시 공기 장치 리프팅 힘을 최대로 사용하는 것이 가능 |
|||||||||||||||||||||||||||||||||||||||||
|
• 고장없는 shoe 변경을 사용한 특수 디자인 덕택에 특수 클렘핑 |
|||||||||||||||||||||||||||||||||||||||||
|
스프링은 brake shoe를 제 위치에서 유지하고 쉽게 해제 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|

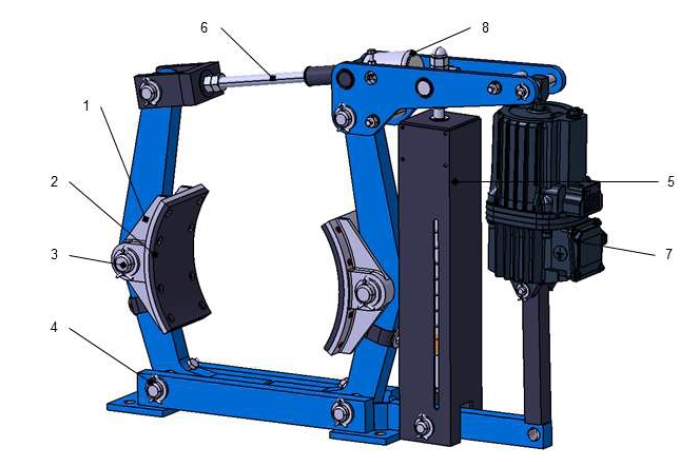

→ 디자인 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
→ 제품 종류 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
• TE-S |
|||||||||||||||||||||||||||||||||||||||||
|
Brake type : TE-S 630/301/6 |
|||||||||||||||||||||||||||||||||||||||||
|
Thrustor type : ED 301/6 |
|||||||||||||||||||||||||||||||||||||||||
|
Drum Diameter : ø 630 |
|||||||||||||||||||||||||||||||||||||||||
|
Pneumatic emergency relaease device including pneumatic cylinder |
|||||||||||||||||||||||||||||||||||||||||
|
Torque : 500 ~ 8200 Nm |
|||||||||||||||||||||||||||||||||||||||||
|
Electric Supply : 440V/60Hz |
|||||||||||||||||||||||||||||||||||||||||
|
Inductivie sensor : IFM GI711S |
|||||||||||||||||||||||||||||||||||||||||
|
▶ 도면 다운로드 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
• TE |
|||||||||||||||||||||||||||||||||||||||||
|
Brake type : TE 200, TE 250, TE 315, TE 400, TE 500, TE 630, TE 710 |
|||||||||||||||||||||||||||||||||||||||||
|
Thrusto size : Ed 23/5, Ed 30/5, Ed 50/6, Ed 80/6, Ed 121/6, Ed 201/6, Ed 301/6 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
• TMB |
|||||||||||||||||||||||||||||||||||||||||
|
Brake type : TMB 200, TMB 250, TMB 315, TMB 400, TMB 500, TMB 630, TMB 710 |
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||

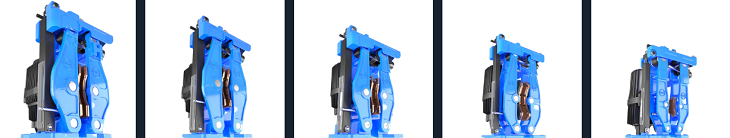

| SIBRE Brake TYPE USB | |||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
