센서 브라켓



YMS-SB 시리즈의 센서 베이스는 근접 센서를 용이하게 설치할 수 있는 센서 브라켓으로 센서를 잡아주는

홀 부위가 비자성체로 내열 특성이 130도까지 사용할 수 있습니다. 저유전체 제품으로서 고주파 발진형,

정전 용량형, 자기형, 광전형, 초음파형 등 다양한 Proximity Sensor에 적용할 수 있습니다.

이러한 이유로 철강, 석유화학, 발전 플랜트 등 다양한 어플리케이션에 널리 사용되고 있습니다.

특히 설비 구조물 측 고정은 나비볼트를 적용하여 특별한 공구 없이도 조립 분해가 용이하도록 설계, 생산하고

있습니다.



센서 브라켓 사양



제품 모델

사양

볼트 홀 갯수

중앙 홀 규격

볼트 규격

YMS-SB-35

Base,35Wx80Hx55L,PC

3

35 ø

M6 x 25

YMS-SB-31

Base,31Wx78Hx53.5L,PC

5

31 ø

M6 x 25





YMS-SB-35, Sensor Bracket 센서 브라켓

sensor bracket,YMS-SB-35

                                                         YMS-SB-35

       ▲  YMS-SB-31





센서 사이즈



모델

W(mm)

H(mm)

L(mm)

D(mm)

YMS-SB-35

35

80

55

45

YMS-SB-31

31

78

53.5

45

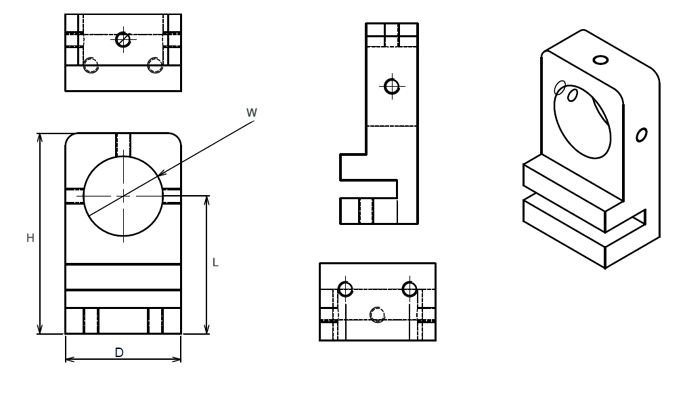

 센서 브라켓, 센서 베이스 사이즈
